Мясорубка ТОРГМАШ, Барановичи МИМ-80

Запчасти и комплектующие

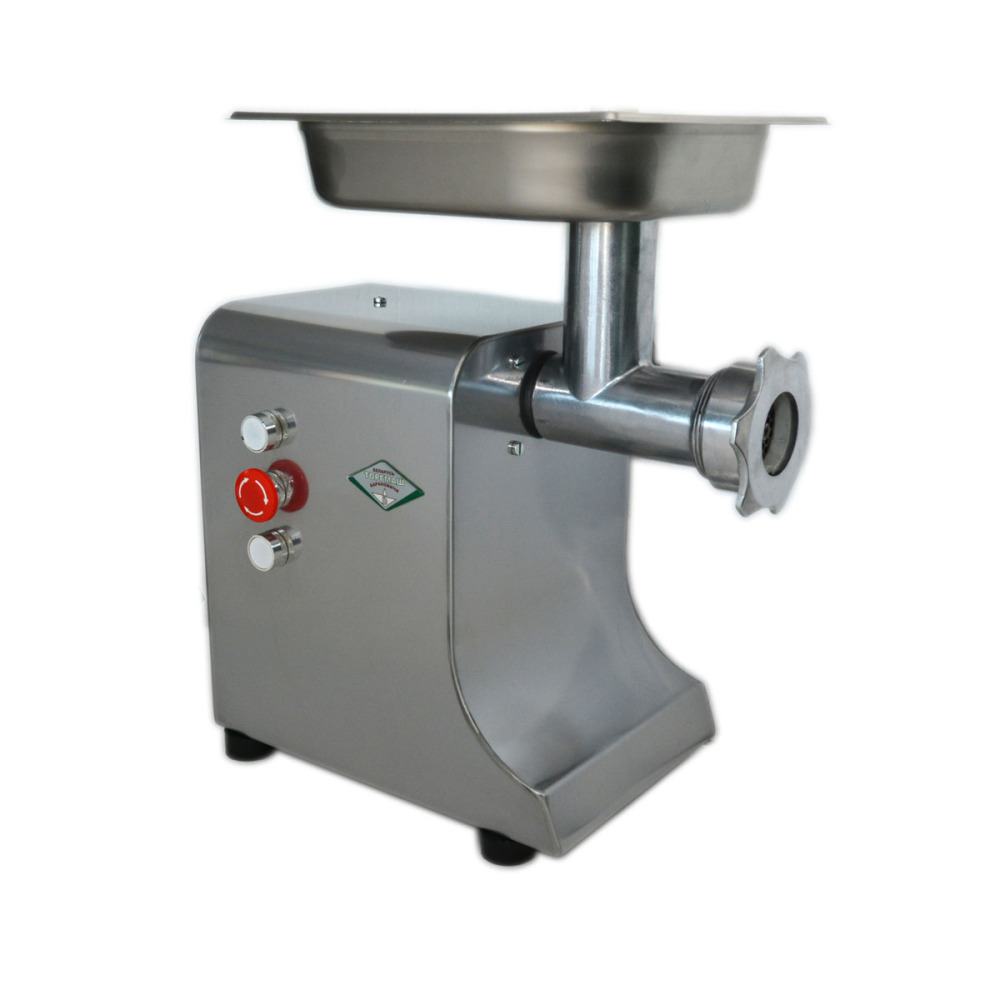

Мясорубка МИМ-80 предназначена для измельчения мяса и рыбы на фарш,повторного измельчения котлетной массы и набивки колбас  на предприятиях общественного питания. Мясорубки выпускаются в исполнении УЗ по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40°С.

Мясорубки МИМ-80 производятся в соответствии с требованиями стандарта СТБ ИСО 9001:2001, имеют белорусский (первая сторона, вторая сторона), украинский и российский сертификаты соответствия и удостоверение о государственной гигиенической регистрации, Сертификат соответствия директивам Евросоюза - CE и Сертификат на знак безопасности.

Машины выполнены в однофазном и трёхфазном исполнении для включения в сеть переменного тока.

Мясорубки оснащены функцией "Реверс", которая позволяет при наматывании жил освободить шнек без дополнительной разборки машин.

Также установлен практически бесшумный червячный редуктор. Машины выпускаются с облицовкой из нержавеющей стали. Установленный в мясорубках МИМ-80 червячный редуктор обеспечивает бесшумную, плавную и равномерную работу машин, улучшает их эксплуатационные свойства и увеличивает продолжительность работы. В процессе работы машин отпадает необходимость в проведении регулировок, а потребность в выполнении текущего ремонта значительно уменьшается.

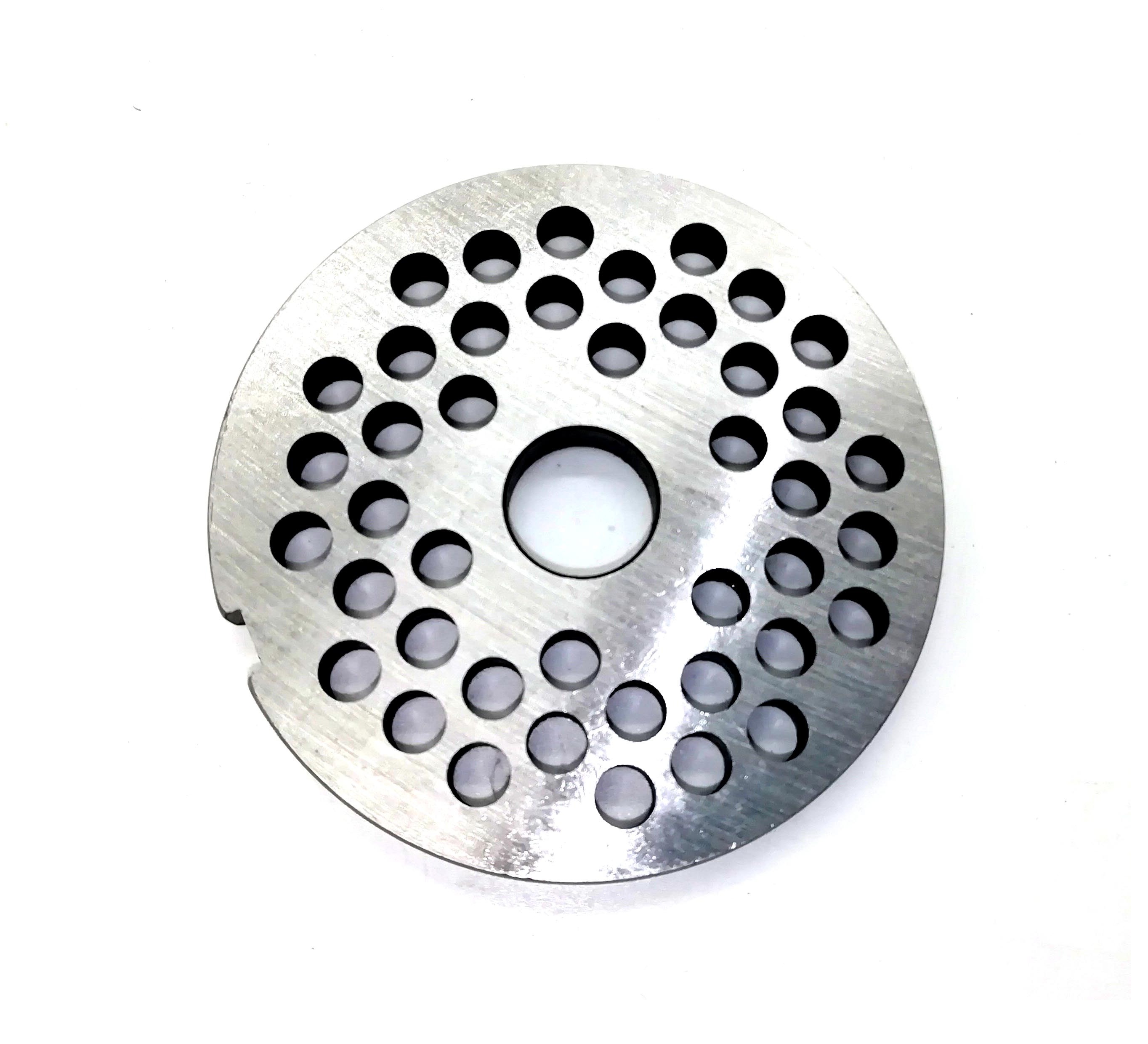

Параметры решётки №2

• Наружный диаметр: 60 мм
• Диаметр отверстий: 5 мм
• Количество отверстий: 42

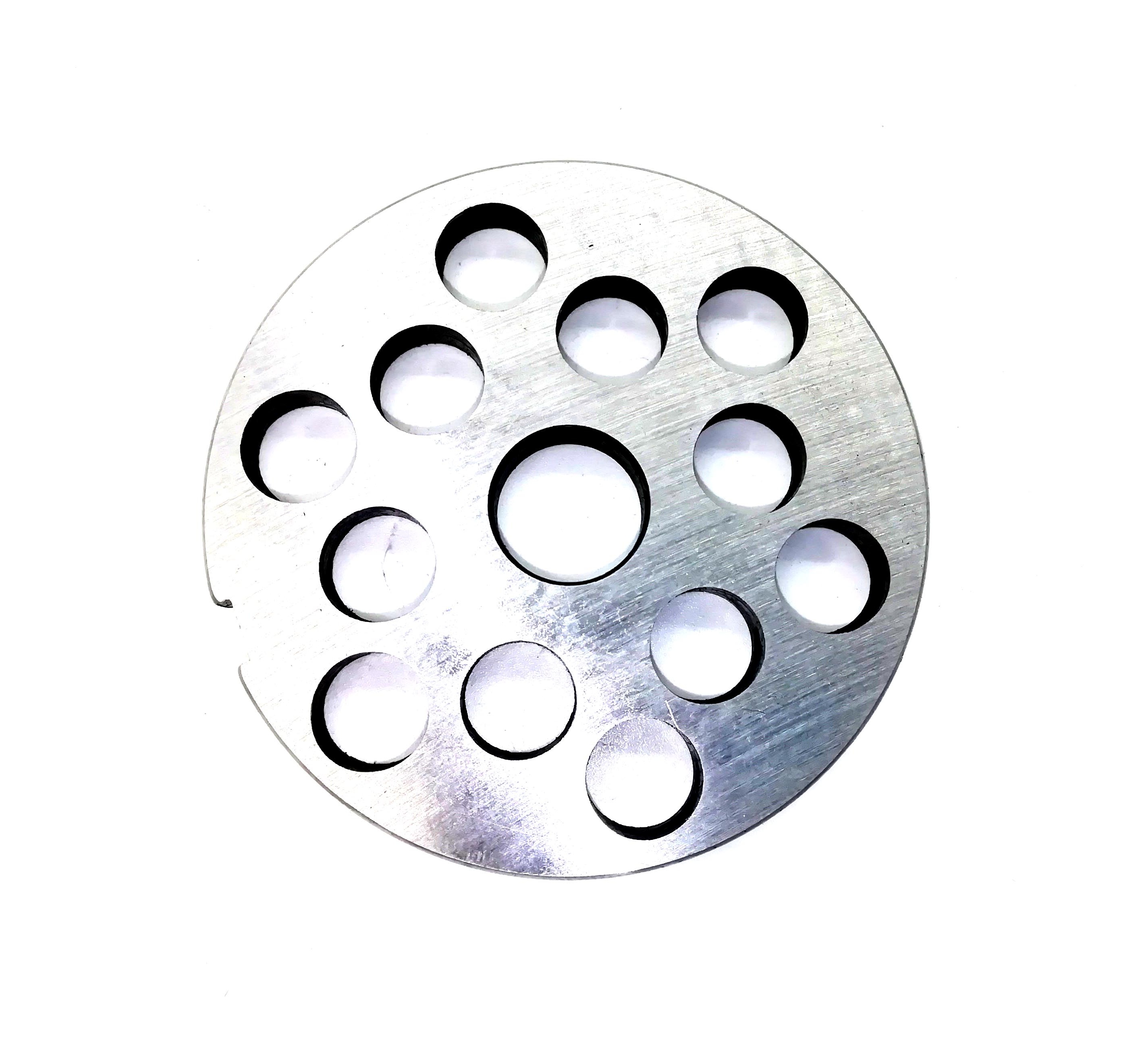

Параметры решётки №3

• Наружный диаметр: 60 мм
• Диаметр отверстий: 9 мм
• Количество отверстий: 12

Примечание: Производительность мясорубок указана при измельчении говяжьего мяса 2-го сорта через решётку с отверстиями диаметром 5 мм. Практическая производительность мясорубки зависит от скорости подачи оператором порезанного кусочками продукта к шнеку, сортности перерабатываемого мяса, качества заточки инструмента.

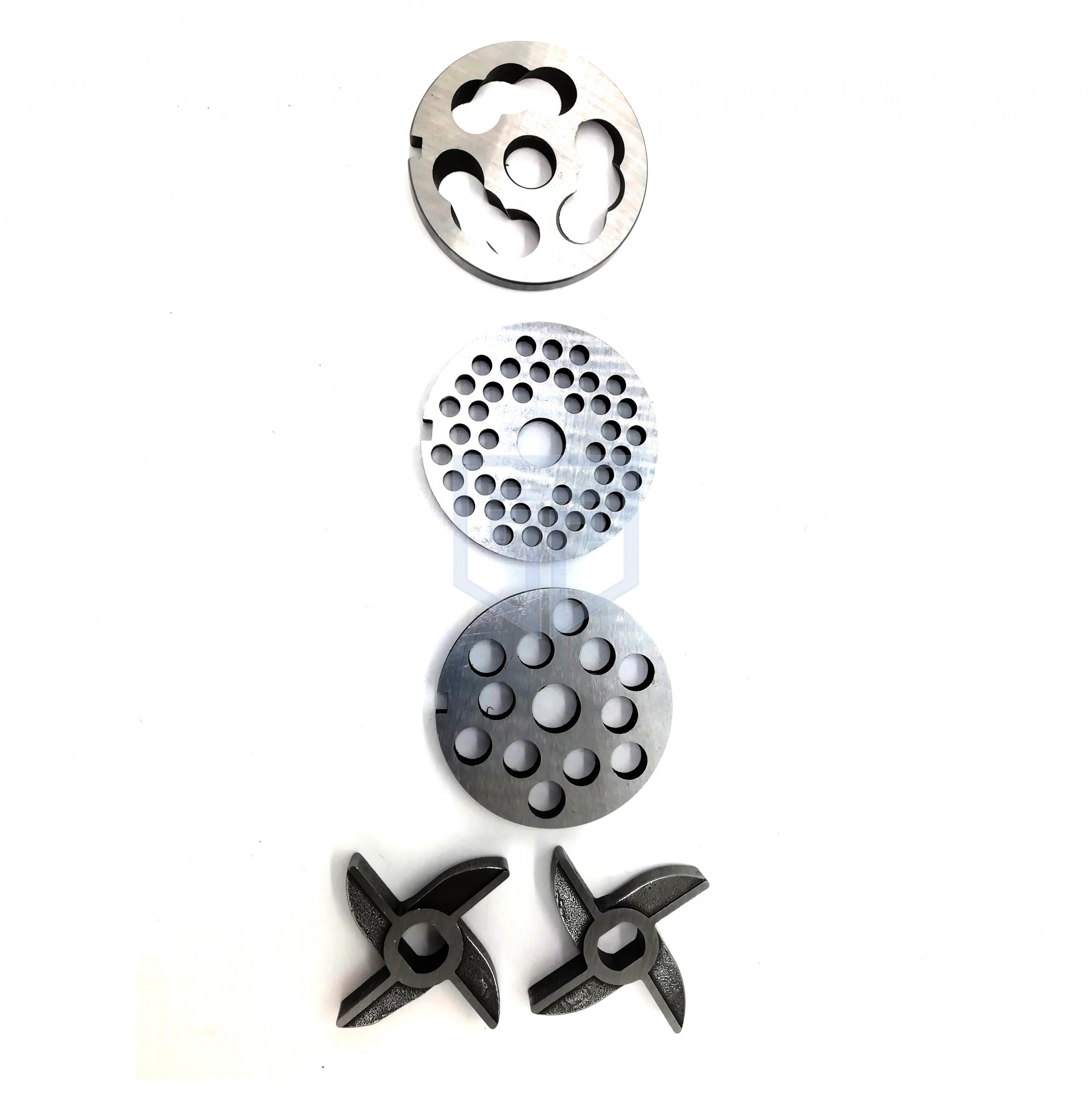

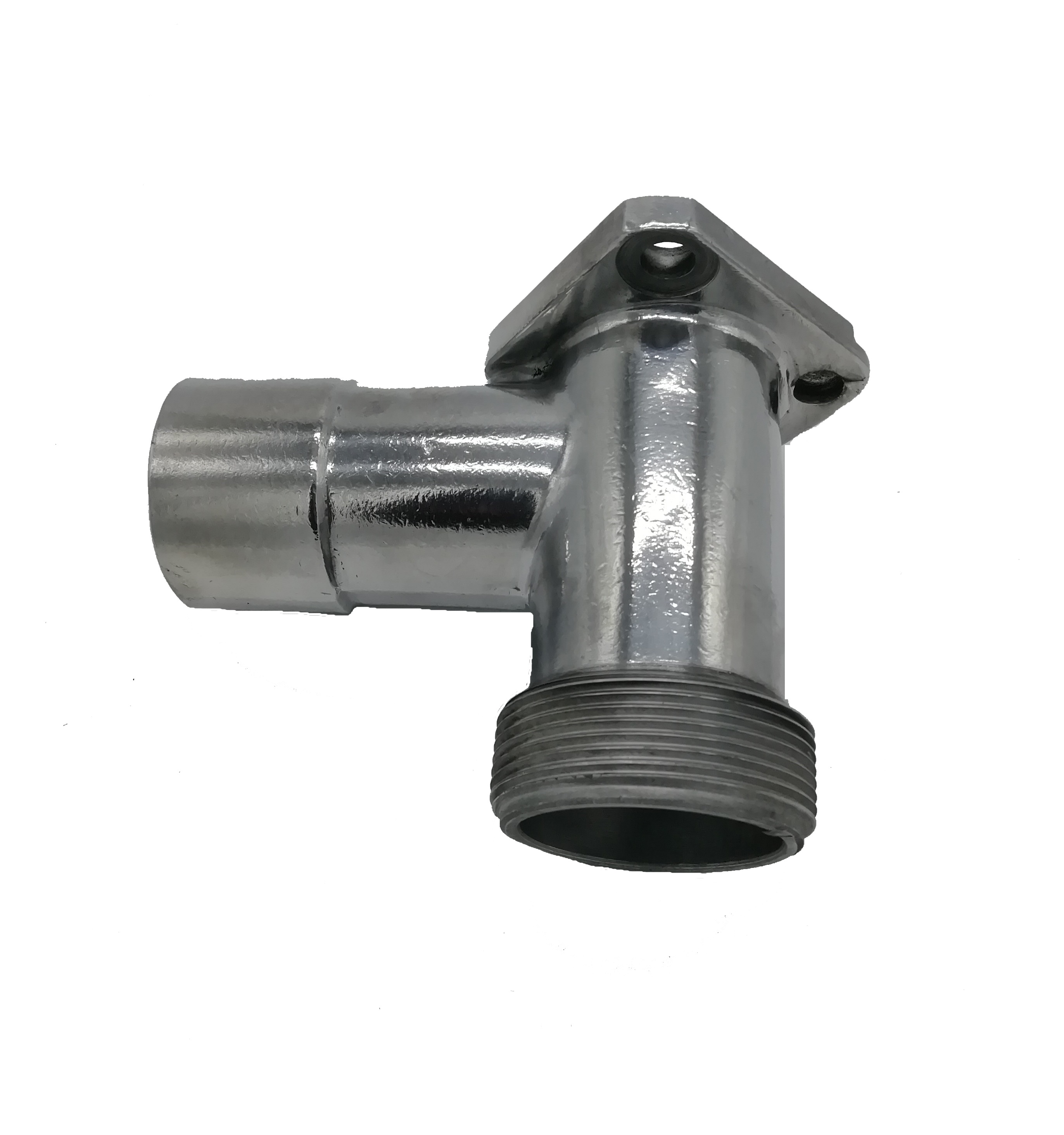

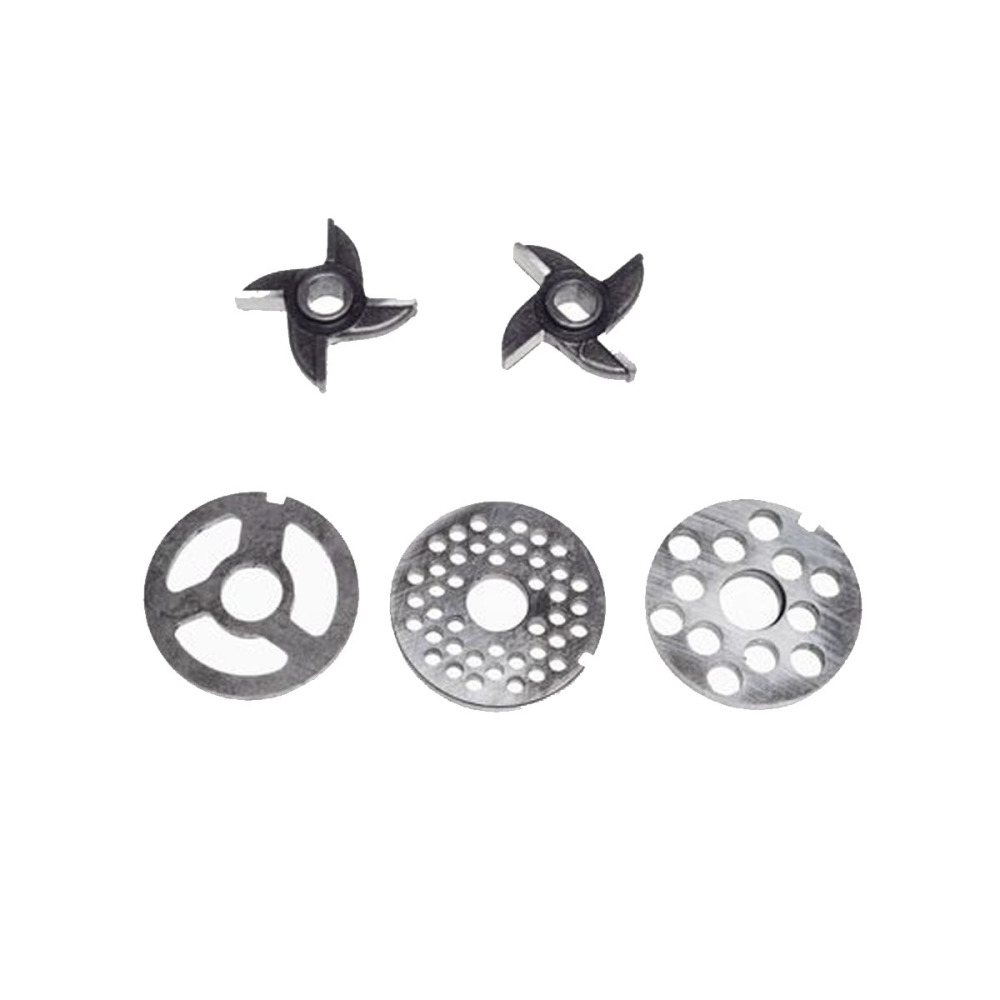

Мясорубка состоит из собственно мясорубки, привода и съёмной чаши. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двустороннего ножа, решетки, кольца упорного и ножа подрезного, облицовки из нержавеющей стали.

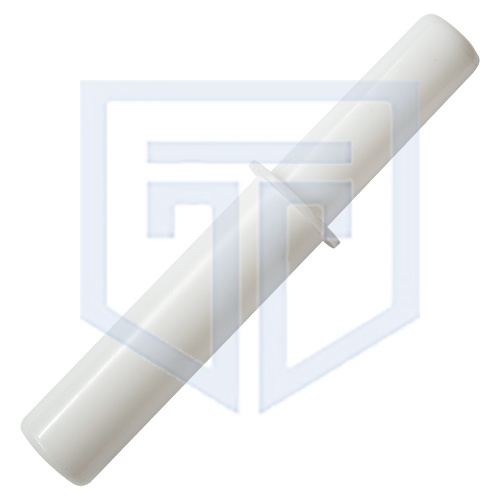

1-Толкач; 2-Чаша; 3-Собственно мясорубка. Привод: 4-Вал приводной; 5-Редуктор;
6-Облицовка; 7-Электродвигатель; 8-Амортизатор; 9-Светодиод "Сеть"; 10-Кнопка "Реверс"; 11-Кнопка "Стоп"; 12-Кнопка "Пуск"; 13-Облицовка задняя; 14-Блок зажима; 15-Зажим;
16-Кабельный ввод; 17-Зажим заземления.

На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчивается гайка зажимная, а на задней части - фланец, которым корпус крепится к приводу. Крепление корпуса производится резьбовыми зажимами.

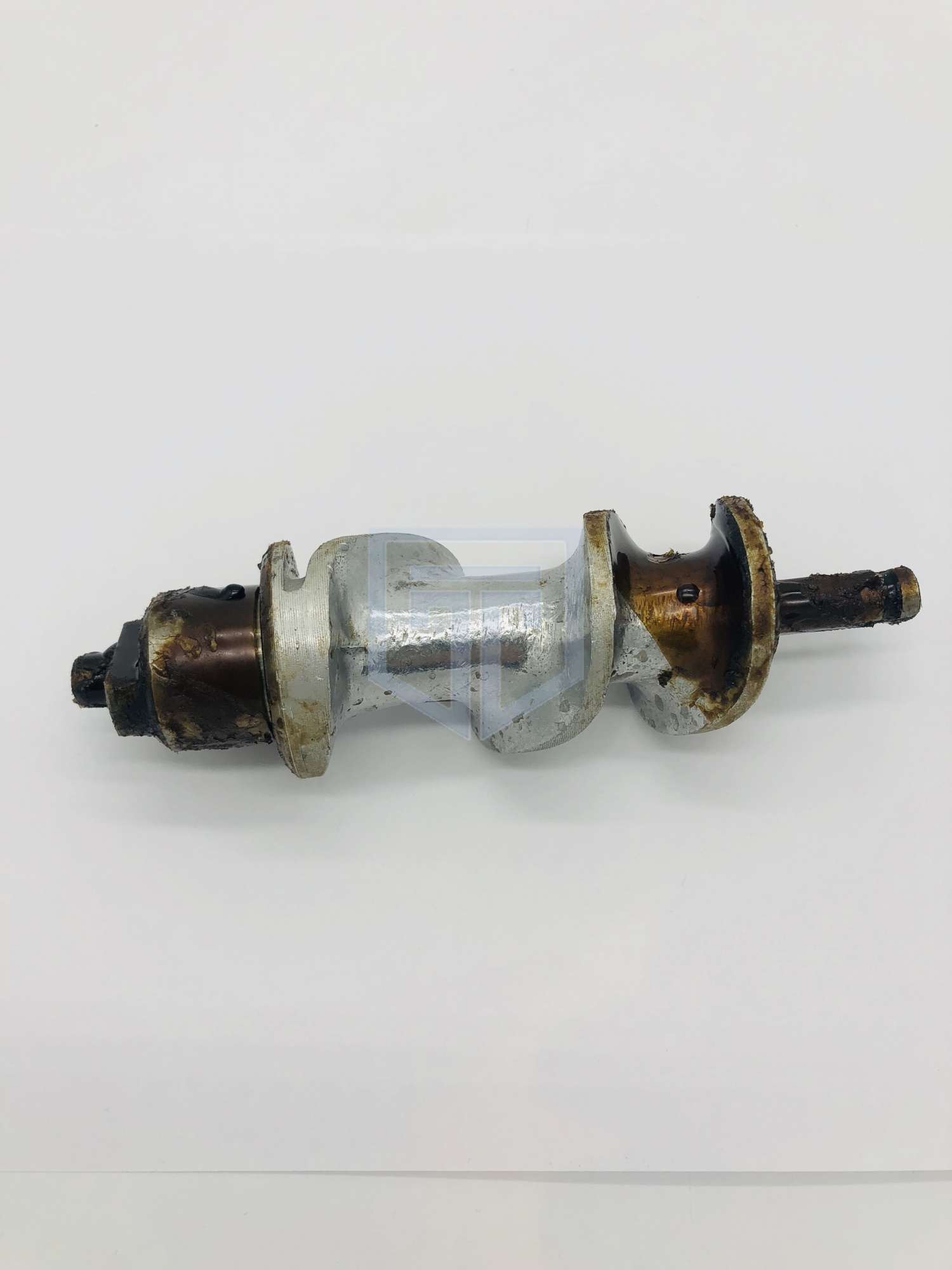

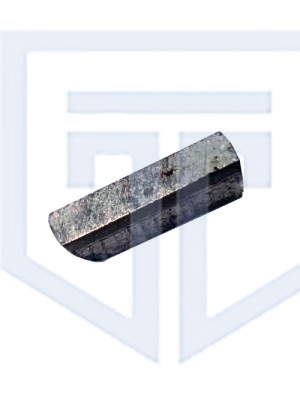

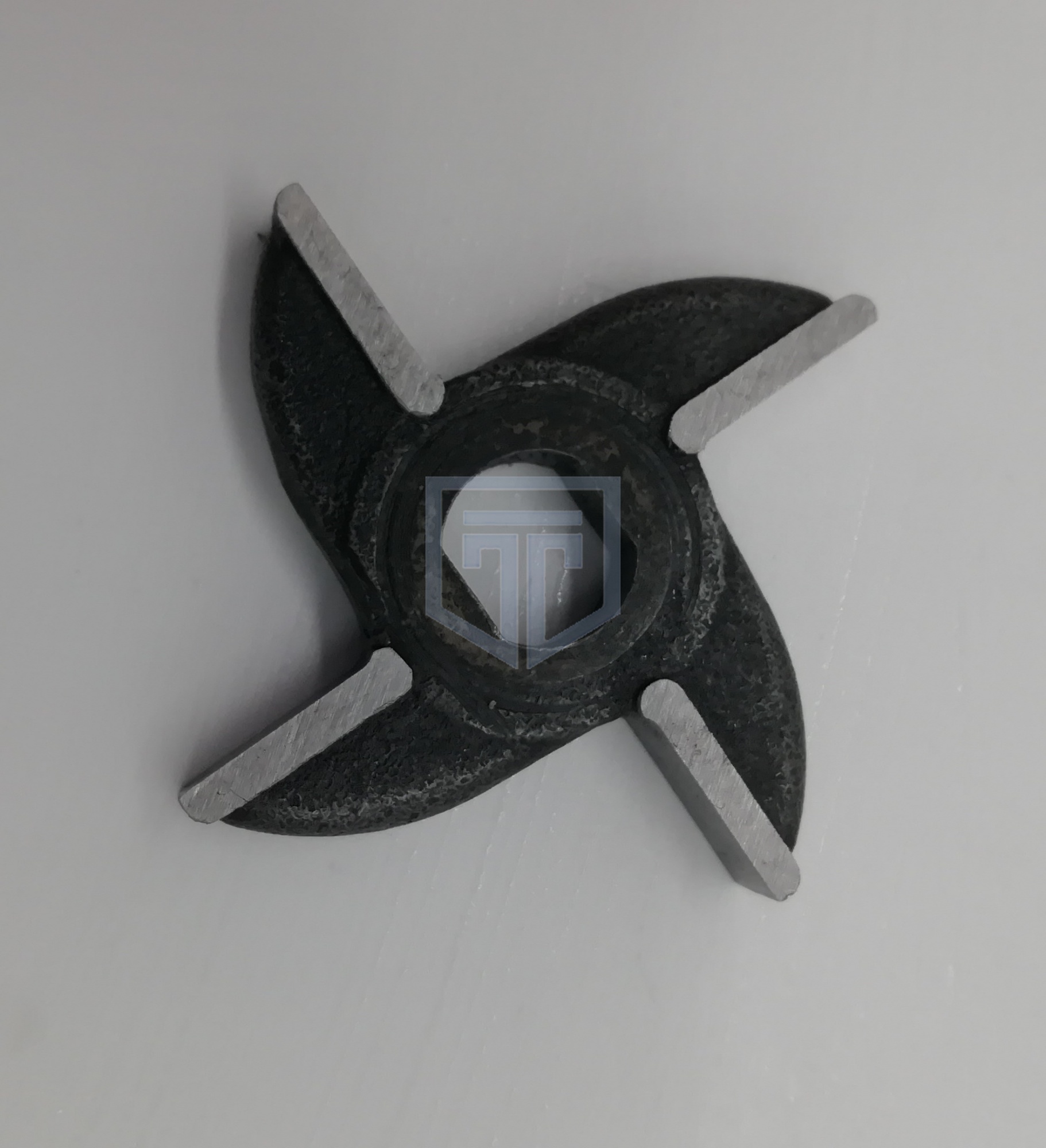

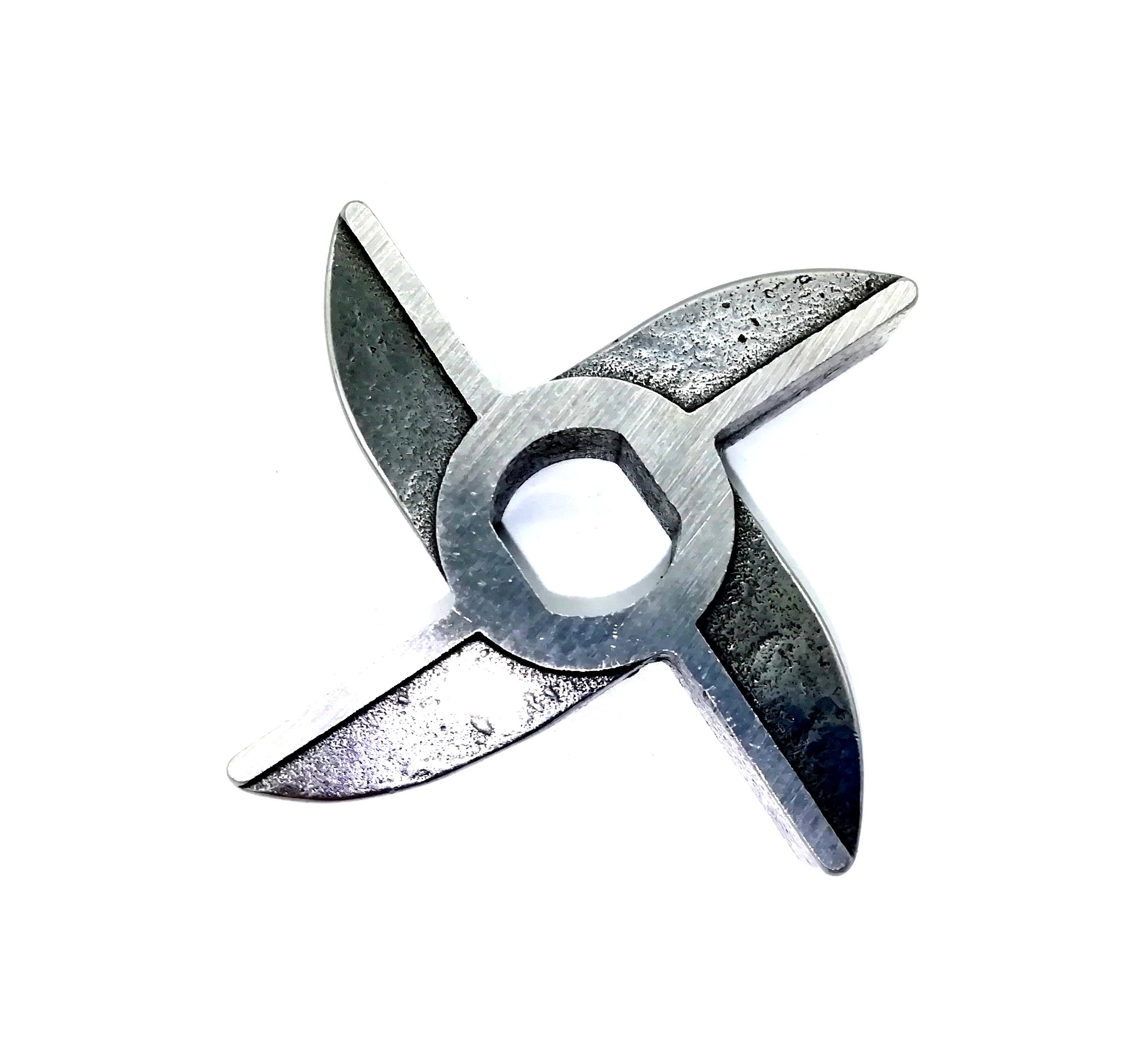

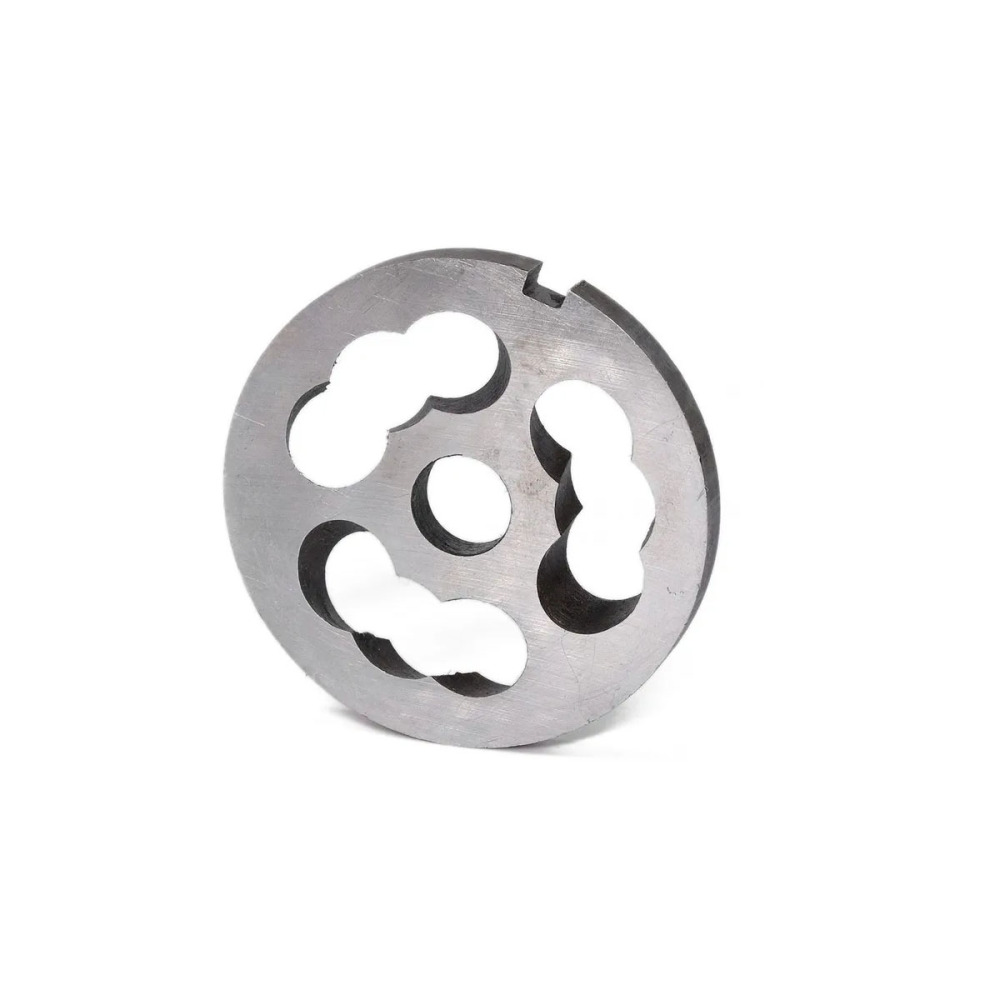

1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двусторонний;

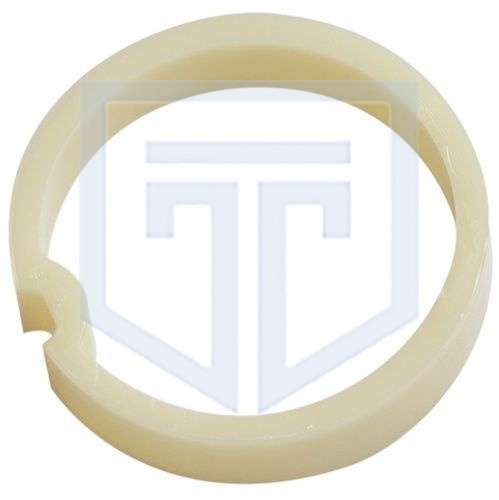

5-Решётка; 6-Кольцо упорное; 7-Гайка зажимная.

Над загрузочным отверстием расположен несъёмный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки. На боковой стороне облицовки расположены кнопки "Пуск", "Стоп" и "Реверс".

Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачом к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущего инструмента.

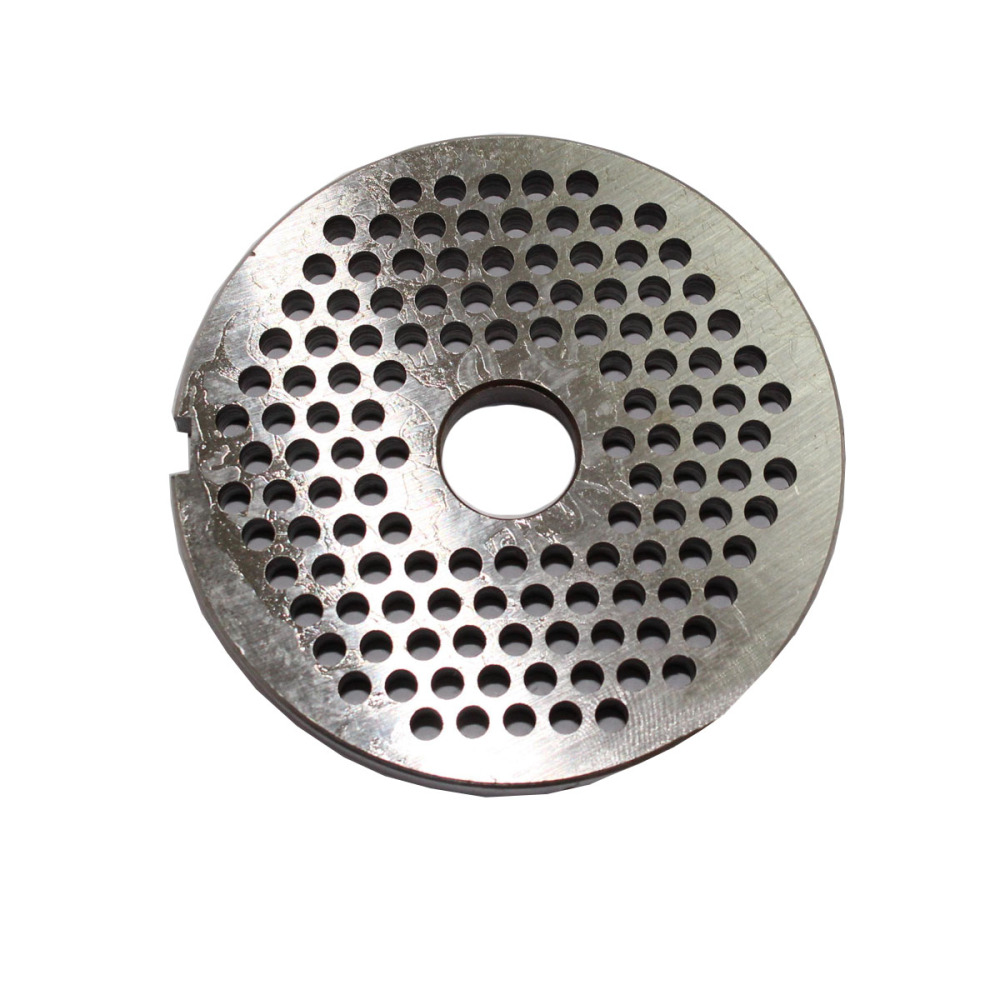

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетка вставляется в корпус мясорубки и удерживается от проворачивания шпонкой.
